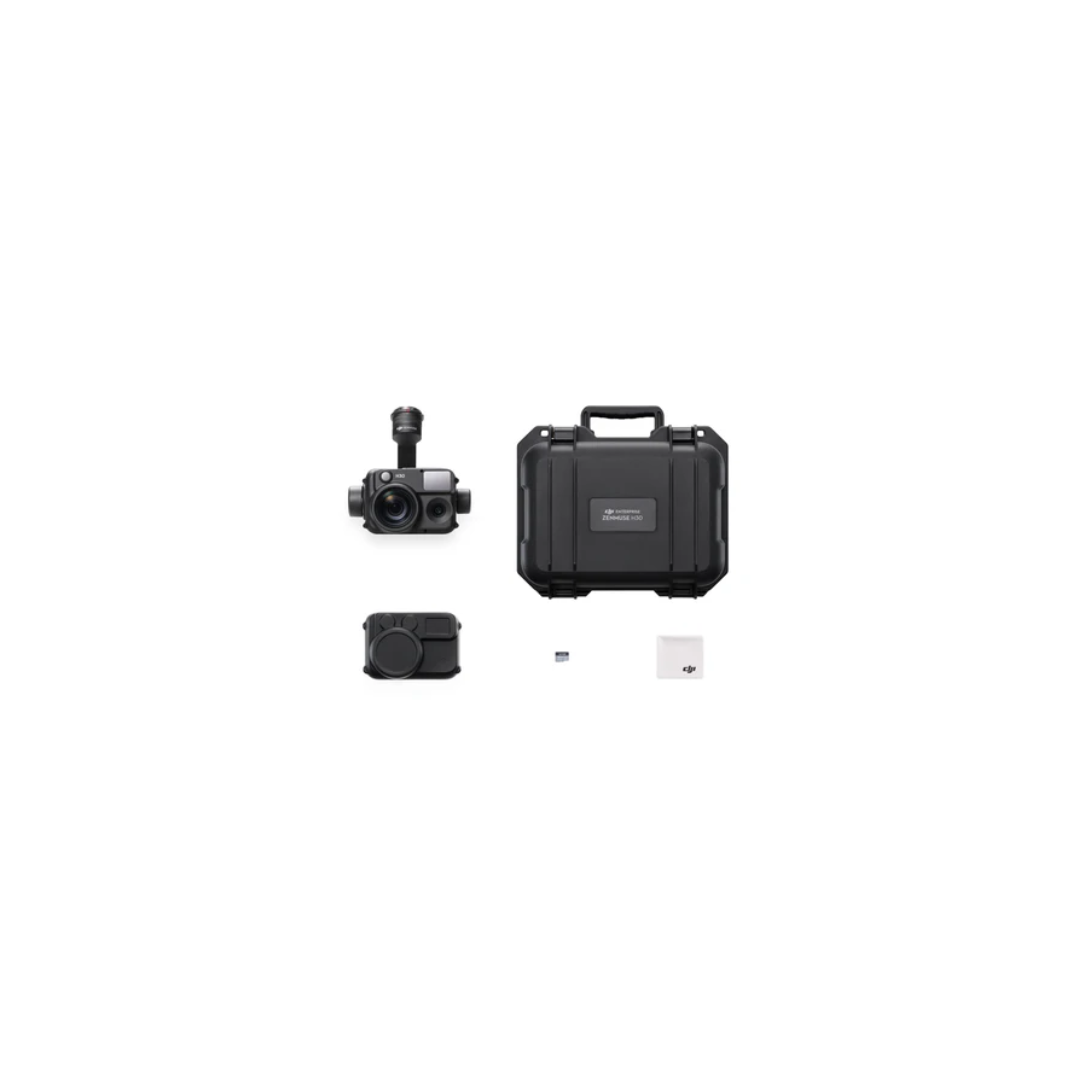

La série phare multi-capteurs tous temps Zenmuse H30 intègre cinq modules principaux : une caméra grand angle, une caméra zoom, une caméra thermique infrarouge, un télémètre laser et une lumière auxiliaire NIR. Utilisant des algorithmes intelligents de pointe, il révolutionne les normes de perception et d’imagerie, transcendant les limites de la vision diurne et nocturne. Cela le rend facilement adapté à une variété d’opérations, notamment la sécurité publique, l’inspection énergétique, la conservation de l’eau et la foresterie.
Description
Performances polyvalentes,
Jour et nuit
Vision plus loin et plus claire
Zoom optique jusqu'à 34 ×
et zoom numérique 400×
La série Zenmuse H30 comprend un appareil photo zoom 40MP haute résolution, prenant en charge un zoom optique jusqu'à 34× et un incroyable zoom numérique 400×. Par rapport à la génération précédente, [2] il observe non seulement des sujets à de plus grandes distances, mais capture également plus de détails.
Télémètre laser maximum 3000 m
Le télémètre laser offre une plage de mesure jusqu'à 2,5 fois supérieure à celle de la génération précédente, [3] capturer avec précision les informations de position des sujets dans une plage de 3 m à 3000 m, [4] y compris la distance linéaire par rapport à la caméra, l'altitude et les coordonnées GPS.
Vision nocturne améliorée
Prend en charge la vision nocturne en couleur
Les caméras zoom et grand angle de la série Zenmuse H30 peuvent passer en mode scène nocturne dans des conditions de faible luminosité, améliorant ainsi la visualisation en direct et la qualité d'enregistrement. Cela garantit l’efficacité opérationnelle et la précision la nuit, permettant un fonctionnement continu de jour comme de nuit.
Prend en charge la vision nocturne en noir et blanc
et éclairage NIR
En mode Scène nocturne, la caméra zoom Zenmuse série H30 prend en charge la lumière IR pour l'amélioration infrarouge et l'éclairage NIR. [5] Il fait passer le flux en direct à une image en niveaux de gris en supprimant le filtre IR, renforçant ainsi le contraste entre les zones claires et sombres, facilitant ainsi la localisation des sujets. Lorsque la lumière auxiliaire NIR est activée, la caméra zoom peut bénéficier d'un éclairage NIR supplémentaire, ce qui est particulièrement utile pour la surveillance nocturne secrète et les opérations de recherche et de sauvetage.
Performances infrarouges plus puissantes
Résolution infrarouge 1280 × 1024
La caméra thermique infrarouge offre une résolution de 1280×1024, 4× la génération précédente, [6] avec un zoom numérique jusqu'à 32×. Cela permet à la fois d’avoir une vue d’ensemble de la scène entière et de zoomer sur des zones spécifiques. À des niveaux de zoom plus élevés, le Zenmuse H30T active automatiquement une fonction d'image infrarouge UHR (ultra-haute résolution), [7] garantissant que les images infrarouges restent claires.
Mode haute résolution
pour une observation précise
Zenmuse H30T prend en charge trois modes de gain infrarouge : le mode High Gain pour une mesure de température plus précise, le mode Low Gain pour une plage de mesure de température plus large et le nouveau mode High-Res, [8] ce qui est particulièrement utile pour observer des objets, des personnes ou des animaux avec de faibles différences de température, ce qui le rend très pratique pour les opérations de sécurité, d'urgence et de recherche et de sauvetage.
Caméras visuelles et infrarouges
Zoom simultané
La caméra zoom et la caméra thermique infrarouge du Zenmuse H30T prennent en charge Link Zoom, permettant aux opérateurs de mettre à l'échelle la lumière visible et les images thermiques en tandem et de conserver le même point de vue. Cette comparaison côte à côte des détails de l'image permet de localiser le sujet plus rapidement, augmentant ainsi l'efficacité tout en économisant des efforts.
Plage de mesure de température de -20° à 1600° C (-4° à 2912° F)
Avec l'installation d'un filtre de densité infrarouge, [9] la caméra thermique infrarouge peut mesurer des températures jusqu'à 1600° C (2912°F), 3× la génération précédente. [dix] Ceci est particulièrement utile pour la lutte contre les incendies et les opérations à haute température, car cela permet une évaluation plus efficace des changements de température et une localisation rapide des points chauds, augmentant ainsi l'efficacité des secours.
Opérations multi-scénarios plus intelligentes
Adaptabilité environnementale supérieure
Synchronisation et conservation des informations plus fiables
Scénarios d'application
clé ::auto.enterprise.ep300.section-96242.df2cc2
Avec les plates-formes de vol DJI Enterprise, la série Zenmuse H30 est adaptée aux applications dans de nombreux secteurs, tels que la sécurité publique, l'électricité, le pétrole et le gaz, la conservation de l'eau et la foresterie.
La sécurité publique
Électricité
Pétrole et gaz naturel
Conservation d'eau
Sylviculture
Caractéristiques
Général
Nom du produit
Série Zenmuse H30
Dimensions
170×145×165 mm (L×L×H)
Poids
920 ± 5 g
Pouvoir
H30 : 26 W
H30T : 28 W
Indice de protection contre la pénétration
IP54
Dans des conditions de laboratoire contrôlées, il peut atteindre un indice de protection IP54 selon les normes IEC60529. L'indice IP n'est pas efficace de manière permanente et peut diminuer en raison de l'usure du produit.
Avion pris en charge
Matrice 300 RTK (nécessite DJI RC Plus)
Matrice 350 RTK
Environnement
Température de fonctionnement
-20° à 50° C (-4° à 122° F)
Température de stockage
-20° à 60° C (-4° à 140° F)
Cardan
Système de stabilisation
3 axes (inclinaison, roulis, panoramique)
Plage de vibrations angulaires
Survol : ±0,002 °
Vol : ±0,004°
Montage
DJI SKYPORT détachable
Gamme Mécanique
Inclinaison : -132,5° à +73°
Rouleau : ±60°
Panoramique : ±328°
(Limite structurelle, plage non contrôlable)
Portée contrôlable
Inclinaison : -120° à +60°
Panoramique : ±320 °
Mode de fonctionnement
Suivre/Libre/Recentrer
Caméra zoom
Capteur
CMOS 1/1,8 pouces, pixels effectifs : 40 MP
Lentille
Distance focale réelle : 7,1-172 mm (distance focale équivalente : 33,4-809,3 mm)
Ouverture : f/1,6-f/5,2
DFOV : 66,7°-2,9°
Mode de mise au point
MF, AFC, AFS
Mode d'exposition
Manuel, automatique
La compensation d'exposition
±3,0 (incréments de 1/3)
Mode de mesure
Mesure ponctuelle, mesure moyenne
Verrouillage AE
Prise en charge
Vitesse d'obturation électronique
1/8000-2 s
Plage ISO
Prise unique : 100-25 600
Scène de nuit : 100-819200
Résolution vidéo
Prise de vue unique : 3840 × 2160 à 30 ips, 1920 × 1080 à 30 ips
Scène nocturne : 1920 × 1080 à 25 ips, 1920 × 1080 à 15 ips, 1920 × 1080 à 5 ips
Format vidéo
MP4
Sous-titres vidéo
Prise en charge
Codec vidéo et stratégie de débit binaire
H.264, H.265
CBR, VBR
Taille maximale des photos
7328×5496, 3664×2748
Format des photos
JPG
Caméra grand angle
Capteur
CMOS 1/1,3 pouces, pixels effectifs : 48 MP
Lentille
Distance focale réelle : 6,72 mm (distance focale équivalente : 24 mm)
Ouverture : f/1.7
DFOV : 82,1°
Mode de mise au point
MF, AFC, AFS
Mode d'exposition
Manuel, automatique
La compensation d'exposition
±3,0 (incréments de 1/3)
Mode de mesure
Mesure ponctuelle, mesure moyenne
Verrouillage AE
Prise en charge
Vitesse d'obturation électronique
1/8000-2 s
Plage ISO
Prise unique : 100-25 600
Scène de nuit : 100-409600
Résolution vidéo
Prise de vue unique : 3840 × 2160 à 30 ips, 1920 × 1080 à 30 ips
Scène nocturne : 1920 × 1080 à 25 ips, 1920 × 1080 à 15 ips, 1920 × 1080 à 5 ips
Format vidéo
MP4
Sous-titres vidéo
Prise en charge
Codec vidéo et stratégie de débit binaire
H.264, H.265
CBR, VBR
Taille maximale des photos
8064×6048, 4032×3024
Format des photos
JPG
Caméra thermique infrarouge (H30T)
Imageur thermique
Microbolomètre VOx non refroidi
Lentille
Distance focale : 24 mm (distance focale équivalente : 52 mm)
Ouverture : f/0,95
DFOV : 45,2°
Équivalent du zoom numérique
32×
Résolution vidéo
1280 × 1024 à 30 ips
Format vidéo
MP4
Sous-titres vidéo
Prise en charge
Codec vidéo et stratégie de débit binaire
H264, H265
CBR, VBR
Résolution des photos
1280×1024
Format des photos
R-JPEG
Pas de pixels
12 μm
Bande spectrale
8-14 μm
Différence de température équivalente au bruit (NETD)
≤ 50 mk@f/1.0
Méthode de mesure de la température
Mesure ponctuelle, mesure de surface, mesure de température au point central
Plage de mesure de la température
Gain élevé : -20° à 150° C (-4° à 302° F), -20° à 450° C (-4° à 842° F) (avec filtre de densité infrarouge)
Gain faible : 0° à 600° C (32° à 1112° F), 0° à 1600° C (32° à 2912° F) (avec filtre de densité infrarouge)
Alerte de température
Prise en charge
Protection contre les coups de soleil
Prise en charge
FFC
Automatique, Manuel
Palette
Blanc chaud, Noir chaud, Teinte, Rouge de fer, Arc-en-ciel 1, Arc-en-ciel 2, Médical, Arctique, Fulgurite, Fer chaud
Télémètre laser
Longueur d'onde
905 nm
Plage de mesure
3-3000 m
Portée des objets communs : prairies 2 000 m, forêts 1 900 m, revêtements routiers 1 700 m*
La plage de mesure peut varier en fonction du matériau et de la forme de l'objet testé ainsi que de l'impact de l'angle du cardan, de la lumière ambiante et des conditions météorologiques telles que la pluie ou le brouillard. Si une impulsion laser atteint plusieurs cibles, son énergie est dispersée, ce qui peut réduire la distance mesurable.
* Conditions de test : sujet à surface plane, taille du sujet dépassant le diamètre du faisceau laser, visibilité atmosphérique de 23 km (portée plus courte par temps clair que par temps couvert), impact du laser selon un angle oblique (avec un angle d'incidence d'environ 0,2 radian). .
Précision de mesure
≤ 500 m : ±(0,2 m+distance de mesure×0,15 %)
> 500 m : ±1,0 m
Taille du point laser
@100 m : env. 50×450 millimètres
@1000 m : env. 450×4500 millimètres
Niveau de réglementation de sécurité
Classe 1
Limite d'émission accessible (LEA)
260 nJ
Ouverture de référence
18 mm
Puissance d'émission d'impulsion laser maximale en 5 nanosecondes
52 W
Lumière auxiliaire NIR
Longueur d'onde
850 nm
Champ de vision
4,6 ± 0,6 ° (rond)
Niveau de réglementation de sécurité
Classe 1
Plage d'éclairage
@100 m : env. cercle de 8 m de diamètre
Fonctionnalités spéciales
Zoom optique hybride
34×
Zoom maximum
400×
Lien Zoom
Prise en charge
Cliquez pour viser
Prise en charge
Photo en grille haute résolution
Prise en charge
Scène de nuit
Prise en charge
Horodatage
Prise en charge
Capture intelligente
Prise en charge
Pré-enregistrement vidéo
Prise en charge
Image infrarouge UHR
Prise en charge
Stockage de données

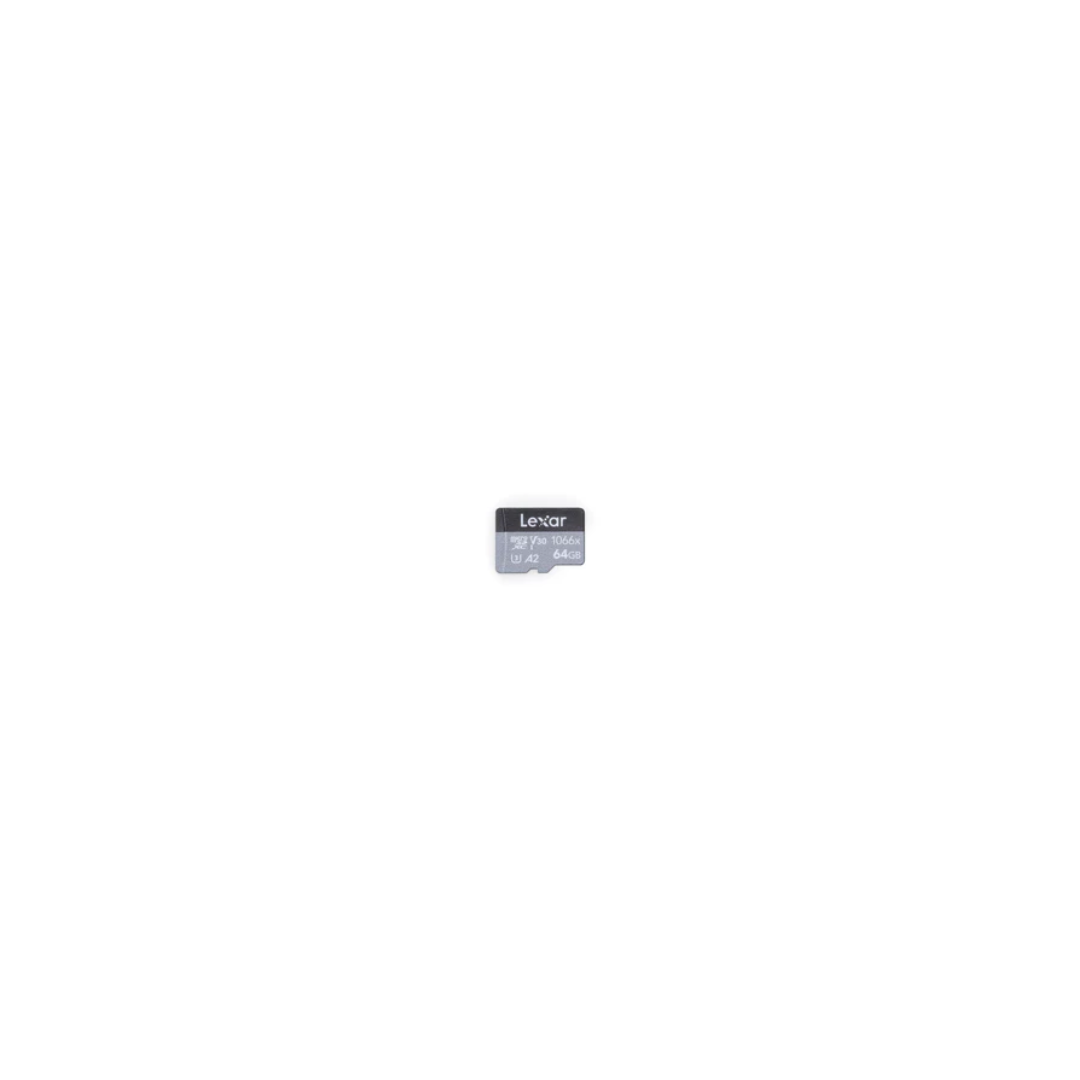

Cartes microSD prises en charge
U3/Class10/V30 ou supérieur est requis, ou utilisez une carte mémoire de la liste recommandée.
Système de fichiers pris en charge
exFAT
Cartes microSD recommandées
SanDisk Extreme Pro V30 A1 32 Go microSDHC
Lexar 1066x V30 A2 64 Go/128 Go/256 Go/512 Go microSDXC
Kingston CANVAS GO! Plus V30 A2 64 Go/128 Go/256 Go/512 Go microSDXC
Zenmuse H30 prend en charge la fonction Code de sécurité. Accédez à Données et confidentialité dans DJI Pilot 2 et définissez le code pour crypter la carte microSD installée sur la caméra. Téléchargez l'outil DJI Decrypt sur le site officiel de DJI pour décrypter la carte microSD sur un ordinateur Windows et accéder au contenu de la carte.
Logiciel de post-traitement
Logiciel de cartographie
DJI Terra, DJI FlightHub 2
Logiciel d'analyse infrarouge
Outil d'analyse thermique DJI 3
