L'application prend en charge l'enregistrement local et le contenu enregistré peut être visionné sur la page de lecture.
Plusieurs options de surveillance
L'application prend en charge les principaux outils d'assistance à la surveillance tels que LUT, le pic, la forme d'onde et les fausses couleurs, offrant une expérience de surveillance professionnelle.
Ports de l'émetteur de transmission DJI SDR
-
Port USB-C
- Port d'alimentation USB-C et port de communication Gimbal
- Port USB-C
- Prise jack stéréo 3,5 mm
- Port d'entrée HDMI
- Port d'entrée SDI
Ports de transmission et de réception DJI SDR
-
Port USB-C
- Mise à jour du micrologiciel USB-C et port de sortie vidéo
- Port USB-C
- Prise jack stéréo 3,5 mm
- Port de sortie HDMI
- Port de sortie SDI
Puissance du cardan
Grâce à la conception de l'alimentation intégrée, lorsqu'il est utilisé avec DJI RS 4 Pro, DJI RS 4 ou DJI RS 3 Pro, [7] l'émetteur peut être monté sur le cardan et alimenté directement par celui-ci, éliminant ainsi le besoin d'une batterie séparée.
Options d'alimentation électrique alternatives
Alimentation NP-F
- L'émetteur et le récepteur prennent tous deux en charge les normes de l'industrie NP-F batteries, qui fournissent une tension allant de 6,8 à 8,4 V.
- Alimentation USB-C
Caractéristiques
Émetteur
Poids
-
Environ 145 g (antennes comprises)
Dimensions
-
86,5 × 64 × 32 mm (L × l × H, sans antennes)
Ports
-
Port d'entrée SDI
-
Port d'entrée HDMI
-
Prise jack stéréo 3,5 mm
-
Port de mise à jour du micrologiciel USB-C
-
Port d'alimentation USB-C et port de communication Gimbal
Fréquence de fonctionnement
-
Fréquence de fonctionnement SDR
-
Bande de fréquences non DFS :
2,4000-2,4835 GHz
5,725-5,850 GHz -
Bande de fréquence DFS :
5,470-5,725 GHz
La bande de fréquences de 5,8 GHz est interdite dans certains pays/régions. Consultez les lois et réglementations locales pour plus d'informations. La bande de fréquences de 5,600 à 5,650 GHz n'est pas utilisée. -
Fréquence de fonctionnement du Wi-Fi
2,4000-2,4835 GHz
5,150-5,250 GHz
Puissance de l'émetteur (EIRP)
-
DTS:
2,4000-2,4835 GHz :
< 30 dBm (FCC)
< 20 dBm (SRRC/CE/MIC) -
5,470-5,725 GHz :
< 30 dBm (FCC)
< 23 dBm (CE/MIC) -
5,725-5,850 GHz :
< 30 dBm (FCC)
< 14 dBm (CE)
< 30 dBm (SRRC)
Wifi:
2,4000-2,4835 GHz :
< 26 dBm (FCC)
< 20 dBm (SRRC/CE/MIC) -
5,150-5,250 GHz :
< 26 dBm (FCC)
< 23 dBm (SRRC/CE/MIC)
Protocole Wi-Fi
-
Normes 802.11b/a/g/n/ac/ax
Prend en charge le Wi-Fi MIMO 2×2
Bande passante maximale
-
DTS:
20 MHz
-
Wifi:
20 MHz
Débit binaire maximal
-
DTS:
20 Mbps*
-
Wifi:
8 Mbps
* Mesuré en mode Contrôle, avec le mode Diffusion désactivé.
Consommation d'énergie
-
8,2 W
Mesuré à une température ambiante de 25° C (77° F), lorsqu'il est connecté en mode Contrôle, à une distance d'environ 10 mètres, dans une configuration 1T1R, avec le Wi-Fi désactivé, en utilisant PD pour l'alimentation.
Alimentation électrique
-
Alimentation USB-C Type 1 : 9 V, 2 A (protocole PD)
-
Alimentation USB-C Type 2 : 6,8-17,2 V CC
-
Tension d'alimentation de la batterie NP-F : 6,8-8,4 V
Format vidéo d'entrée
-
1080p : 23,98/24/25/29,97/30/50/59,94/60 images par seconde
-
1080i : 50/50,94/60 ips (1080i n'est pas disponible en mode Diffusion).
-
720p : 50/59,94/60 images par seconde
Format audio d'entrée
-
SDI intégré, HDMI intégré
Système de transmission vidéo
-
SDR + Wi-Fi
Latence de transmission vidéo
-
DTS:
80 ms* (y compris la latence d'affichage de la caméra et de l'écran)
35 ms* (hors latence d'affichage de la caméra et de l'écran) -
Wifi:
110 ms**
* Mesuré lors de la prise de vue vidéo 1080p/60 ips avec le mode Diffusion désactivé.
** Mesuré lors de la prise de vue vidéo 1080p/60fps.
Format de codage vidéo
-
H.264
Distance de transmission maximale
-
DTS:
3 km (FCC)*
2 km (CE/SRRC/MIC)* -
Wifi:
200 m
* Mesuré en mode Contrôle, avec le mode Diffusion désactivé.
Température de fonctionnement
-
-10° à 40° C (14° à 104° F)

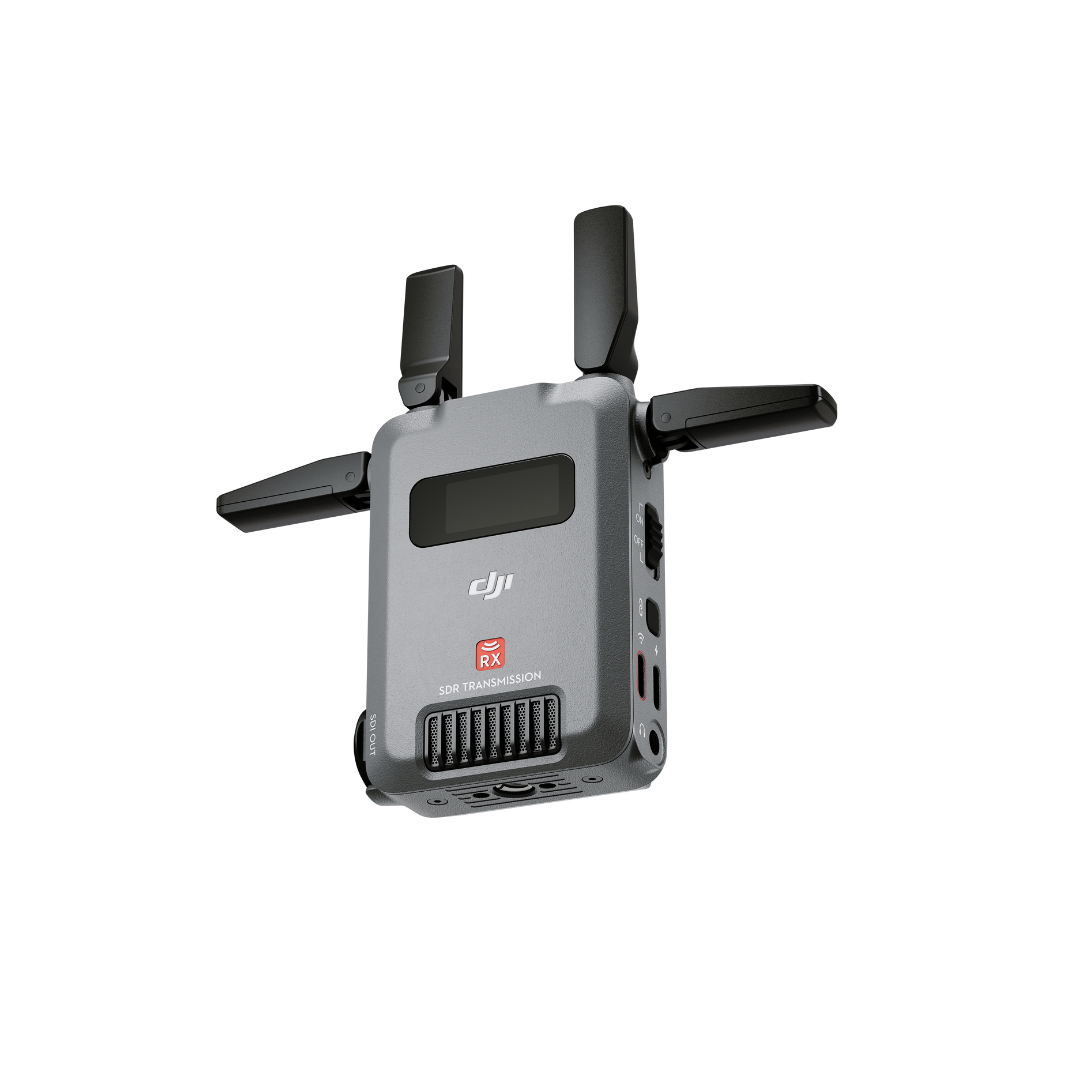

Récepteur
Poids
-
Environ 145 g (antennes comprises)
Dimensions
-
86,5 × 64 × 32 mm (L × l × H, sans antennes)
Ports
-
Port de sortie SDI
-
Port de sortie HDMI
-
Prise jack stéréo 3,5 mm
-
Mise à jour du micrologiciel USB-C et port de sortie vidéo
-
Port d'alimentation USB-C
Fréquence de fonctionnement
-
Fréquence de fonctionnement SDR
Bande de fréquences non DFS :
2,4000-2,4835 GHz
5,725-5,850 GHz
La bande de fréquences de 5,8 GHz est interdite dans certains pays/régions. Consultez les lois et réglementations locales pour plus d'informations.
Puissance de l'émetteur (EIRP)
-
DTS:
2,4000-2,4835 GHz :
< 30 dBm (FCC)
< 20 dBm (SRRC/CE/MIC) -
5,725-5,850 GHz :
< 30 dBm (FCC)
< 14 dBm (CE)
< 23 dBm (SRRC)
Bande passante maximale
-
20 MHz
Débit binaire maximal
-
20 Mbps
Mesuré en mode Contrôle, avec le mode Diffusion désactivé.
Consommation d'énergie
-
8,3 W
Mesuré à une température ambiante de 25° C (77° F), lorsqu'il est connecté en mode Contrôle, à une distance d'environ 10 mètres, dans une configuration 1T1R, avec le Wi-Fi désactivé, en utilisant PD pour l'alimentation.
Alimentation électrique
-
Alimentation USB-C Type 1 : 9 V, 2 A (protocole PD)
-
Alimentation USB-C Type 2 : 6,8-17,2 V CC
-
Tension d'alimentation de la batterie NP-F : 6,8-8,4 V
-
Format de sortie vidéo
-
1080p : 23,98/24/25/29,97/30/50/59,94/60 images par seconde
-
1080i : 50/50,94/60 ips (1080i n'est pas disponible en mode Diffusion).
-
720p : 50/59,94/60 images par seconde
Format audio de sortie
-
PCM
Système de transmission vidéo
-
DTS
Latence de transmission vidéo
-
80 ms (y compris la latence d'affichage de la caméra et de l'écran)
-
35 ms (hors latence de l'appareil photo et de l'affichage de l'écran)
Mesuré lors de la prise de vue vidéo 1080p/60 ips avec le mode Diffusion désactivé.
Format de codage vidéo
-
H.264
Distance de transmission maximale
-
3 km (FCC)
-
2 km (CE/SRRC/MIC)
Mesuré en mode Contrôle, avec le mode Diffusion désactivé.
Température de fonctionnement
-
-10° à 40° C (14° à 104° F)
