L'application prend en charge l'enregistrement local et le contenu enregistré peut être visionné sur la page de lecture.
Plusieurs options de surveillance
L'application prend en charge les principaux outils d'assistance à la surveillance tels que LUT, le pic, la forme d'onde et les fausses couleurs, offrant une expérience de surveillance professionnelle.
Ports de l'émetteur de transmission DJI SDR
-
Port USB-C
- Port d'alimentation USB-C et port de communication Gimbal
- Port USB-C
- Prise jack stéréo 3,5 mm
- Port d'entrée HDMI
- Port d'entrée SDI
Ports de transmission et de réception DJI SDR
-
Port USB-C
- Mise à jour du micrologiciel USB-C et port de sortie vidéo
- Port USB-C
- Prise jack stéréo 3,5 mm
- Port de sortie HDMI
- Port de sortie SDI
Puissance du cardan
Grâce à la conception de l'alimentation intégrée, lorsqu'il est utilisé avec DJI RS 4 Pro, DJI RS 4 ou DJI RS 3 Pro, [7] l'émetteur peut être monté sur le cardan et alimenté directement par celui-ci, éliminant ainsi le besoin d'une batterie séparée.
Options d'alimentation électrique alternatives
Alimentation NP-F
- L'émetteur et le récepteur prennent tous deux en charge les normes de l'industrie NP-F batteries, qui fournissent une tension allant de 6,8 à 8,4 V.
- Alimentation USB-C
Caractéristiques

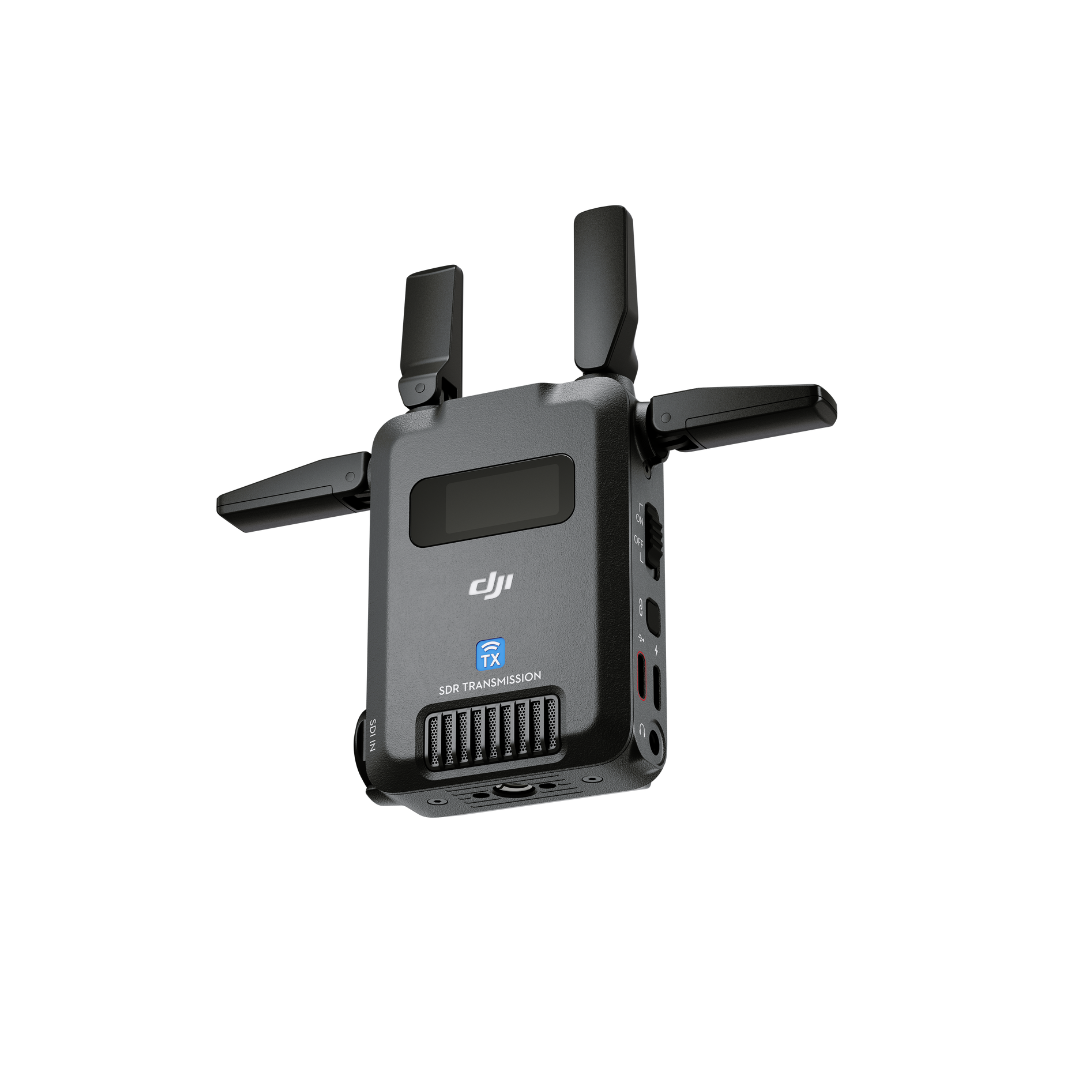

Émetteur
Poids
-
Environ 145 g (antennes comprises)
Dimensions
-
86,5 × 64 × 32 mm (L × l × H, sans antennes)
Ports
-
Port d'entrée SDI
-
Port d'entrée HDMI
-
Prise jack stéréo 3,5 mm
-
Port de mise à jour du micrologiciel USB-C
-
Port d'alimentation USB-C et port de communication Gimbal
Fréquence de fonctionnement
-
Fréquence de fonctionnement SDR
-
Bande de fréquences non DFS :
2,4000-2,4835 GHz
5,725-5,850 GHz -
Bande de fréquence DFS :
5,470-5,725 GHz
La bande de fréquences de 5,8 GHz est interdite dans certains pays/régions. Consultez les lois et réglementations locales pour plus d'informations. La bande de fréquences de 5,600 à 5,650 GHz n'est pas utilisée.
-
Fréquence de fonctionnement du Wi-Fi
2,4000-2,4835 GHz
5,150-5,250 GHz
Puissance de l'émetteur (EIRP)
-
DTS:
2,4000-2,4835 GHz :
< 30 dBm (FCC)
< 20 dBm (SRRC/CE/MIC)
-
5,470-5,725 GHz :
< 30 dBm (FCC)
< 23 dBm (CE/MIC)
-
5,725-5,850 GHz :
< 30 dBm (FCC)
< 14 dBm (CE)
< 30 dBm (SRRC)
-
Wifi:
2,4000-2,4835 GHz :
< 26 dBm (FCC)
< 20 dBm (SRRC/CE/MIC)
-
5,150-5,250 GHz :
< 26 dBm (FCC)
< 23 dBm (SRRC/CE/MIC)
Protocole Wi-Fi
-
Normes 802.11b/a/g/n/ac/ax
Prend en charge le Wi-Fi MIMO 2×2
Bande passante maximale
-
DTS:
20 MHz
-
Wifi:
20 MHz
Débit binaire maximal
-
DTS:
20 Mbps* -
Wifi:
8 Mbps
* Mesuré en mode Contrôle, avec le mode Diffusion désactivé.
Consommation d'énergie
-
8,2 W
Mesuré à une température ambiante de 25° C (77° F), lorsqu'il est connecté en mode Contrôle, à une distance d'environ 10 mètres, dans une configuration 1T1R, avec le Wi-Fi désactivé, en utilisant PD pour l'alimentation.
Alimentation électrique
-
Alimentation USB-C Type 1 : 9 V, 2 A (protocole PD)
-
Alimentation USB-C Type 2 : 6,8-17,2 V CC
-
Tension d'alimentation de la batterie NP-F : 6,8-8,4 V
Format vidéo d'entrée
-
1080p : 23,98/24/25/29,97/30/50/59,94/60 images par seconde
-
1080i : 50/50,94/60 ips (1080i n'est pas disponible en mode Diffusion).
-
720p : 50/59,94/60 images par seconde
Format audio d'entrée
-
SDI intégré, HDMI intégré
Système de transmission vidéo
-
SDR + Wi-Fi
Latence de transmission vidéo
-
DTS:
80 ms* (y compris la latence d'affichage de la caméra et de l'écran)
35 ms* (hors latence d'affichage de la caméra et de l'écran)
Wifi:
110 ms**
* Mesuré lors de la prise de vue vidéo 1080p/60 ips avec le mode Diffusion désactivé.
** Mesuré lors de la prise de vue vidéo 1080p/60fps.
Format de codage vidéo
-
H.264
Distance de transmission maximale
-
DTS:
3 km (FCC)*
2 km (CE/SRRC/MIC)*
Wifi:
200 m
* Mesuré en mode Contrôle, avec le mode Diffusion désactivé.
Température de fonctionnement
-
-10° à 40° C (14° à 104° F)
Récepteur
Poids
-
Environ 145 g (antennes comprises)
Dimensions
-
86,5 × 64 × 32 mm (L × l × H, sans antennes)
Ports
-
Port de sortie SDI
-
Port de sortie HDMI
-
Prise jack stéréo 3,5 mm
-
Mise à jour du micrologiciel USB-C et port de sortie vidéo
-
Port d'alimentation USB-C
Fréquence de fonctionnement
-
Fréquence de fonctionnement SDR
Bande de fréquences non DFS :
2,4000-2,4835 GHz
5,725-5,850 GHz
La bande de fréquences de 5,8 GHz est interdite dans certains pays/régions. Consultez les lois et réglementations locales pour plus d'informations.
Puissance de l'émetteur (EIRP)
-
DTS:
2,4000-2,4835 GHz :
< 30 dBm (FCC)
< 20 dBm (SRRC/CE/MIC)
-
5,725-5,850 GHz :
< 30 dBm (FCC)
< 14 dBm (CE)
< 23 dBm (SRRC)
Bande passante maximale
-
20 MHz
Débit binaire maximal
-
20 Mbps
Mesuré en mode Contrôle, avec le mode Diffusion désactivé.
Consommation d'énergie
-
8,3 W
Mesuré à une température ambiante de 25° C (77° F), lorsqu'il est connecté en mode Contrôle, à une distance d'environ 10 mètres, dans une configuration 1T1R, avec le Wi-Fi désactivé, en utilisant PD pour l'alimentation.
Alimentation électrique
-
Alimentation USB-C Type 1 : 9 V, 2 A (protocole PD)
-
Alimentation USB-C Type 2 : 6,8-17,2 V CC
-
Tension d'alimentation de la batterie NP-F : 6,8-8,4 V
Format de sortie vidéo
-
1080p : 23,98/24/25/29,97/30/50/59,94/60 images par seconde
-
1080i : 50/50,94/60 ips (1080i n'est pas disponible en mode Diffusion).
-
720p : 50/59,94/60 images par seconde
Format audio de sortie
-
PCM
Système de transmission vidéo
-
DTS
Latence de transmission vidéo
-
80 ms (y compris la latence d'affichage de la caméra et de l'écran)
35 ms (hors latence de l'appareil photo et de l'affichage de l'écran)
Mesuré lors de la prise de vue vidéo 1080p/60 ips avec le mode Diffusion désactivé.
Format de codage vidéo
-
H.264
Distance de transmission maximale
-
3 km (FCC)
2 km (CE/SRRC/MIC)
Mesuré en mode Contrôle, avec le mode Diffusion désactivé.
Température de fonctionnement
-
-10° à 40° C (14° à 104° F)
