Sniffer4D V2 - Modules optionnels montés en externe

OPTION 1:

Module de détection de vitesse et de direction du vent par ultrasons

Surveillance météorologique aérienne en temps réel

• Température
• Humidité
• Pression atmosphérique
• Vitesse du vent
• Direction du vent

Applications typiques

Doté du capteur météorologique le plus léger et tout-en-un, notre module de détection ultrasonique de vitesse et de direction du vent Sniffer4D V2 peut être facilement installé sur DJI M300 RTK/M210 RTK et surveiller les paramètres météorologiques (température, humidité, pression atmosphérique, vitesse du vent, et direction du vent) en temps réel. Intégré à Sniffer4D V2, le système peut acquérir avec précision les informations météorologiques en calculant la différence de temps aller-retour des ondes ultrasonores en dimension 3D.

Notre module de détection de vitesse et de direction du vent par ultrasons permet au Sniffer4D de surveiller simultanément les gaz cibles et les paramètres météorologiques dans des applications telles que la surveillance de l'air ambiant, la surveillance météorologique, la réponse HAZMAT, fournissant des informations intuitives et pertinentes aux décideurs.

• Recherche sur la diffusion de la pollution
• Sauvetage en cas d'incendie de forêt
• Recherche sur l'environnement et le changement climatique
• Évaluation de l'énergie éolienne

Transmission de données en temps réel

Sniffer4D V2 prend en charge la transmission de données en temps réel à partir de notre module de détection ultrasonique de la vitesse et de la direction du vent. Après avoir été traités par nos algorithmes propriétaires, les paramètres météorologiques seront affichés dans l'application pilote DJI et le mappeur Sniffer4D. Dans ce cas, le système est plutôt convivial puisque nos données fournissent des références en temps réel et ne nécessitent pas de travail de post-traitement. Pendant ce temps, toutes les données seront automatiquement stockées sur la carte SD intégrée de Sniffer4D V2 pour une analyse après mission.

Algorithmes de compensation de mouvement intégrés

Le module de détection ultrasonique de la vitesse et de la direction du vent Sniffer4D V2 prend en charge la mesure de la vitesse du vent sur 3 axes. Ses algorithmes intégrés de compensation de mouvement de translation, de compensation d'attitude et de compensation de mouvement de rotation permettent d'afficher la vitesse et la direction en temps réel pour le nord-est, obtenant ainsi des mesures météorologiques précises pendant que le drone est en mouvement.

Intégration transparente avec DJI M300 RTK/M210 RTK

Le module de détection ultrasonique de vitesse et de direction du vent Sniffer 4D V2 lui-même est léger, sans pièces mobiles, le système n'a aucune limitation sur la vitesse de démarrage du vent et ne nécessite aucun réglage. En outre, il prend en charge une intégration transparente avec DJI M300 RTK/M210 RTK, plug and play à l'aide d'un câble XT30 ou d'un câble de type C, réduisant considérablement le temps de préparation avant les vols.

OPTION 2:

Module d'échantillonnage de gaz

OPTION 3 :

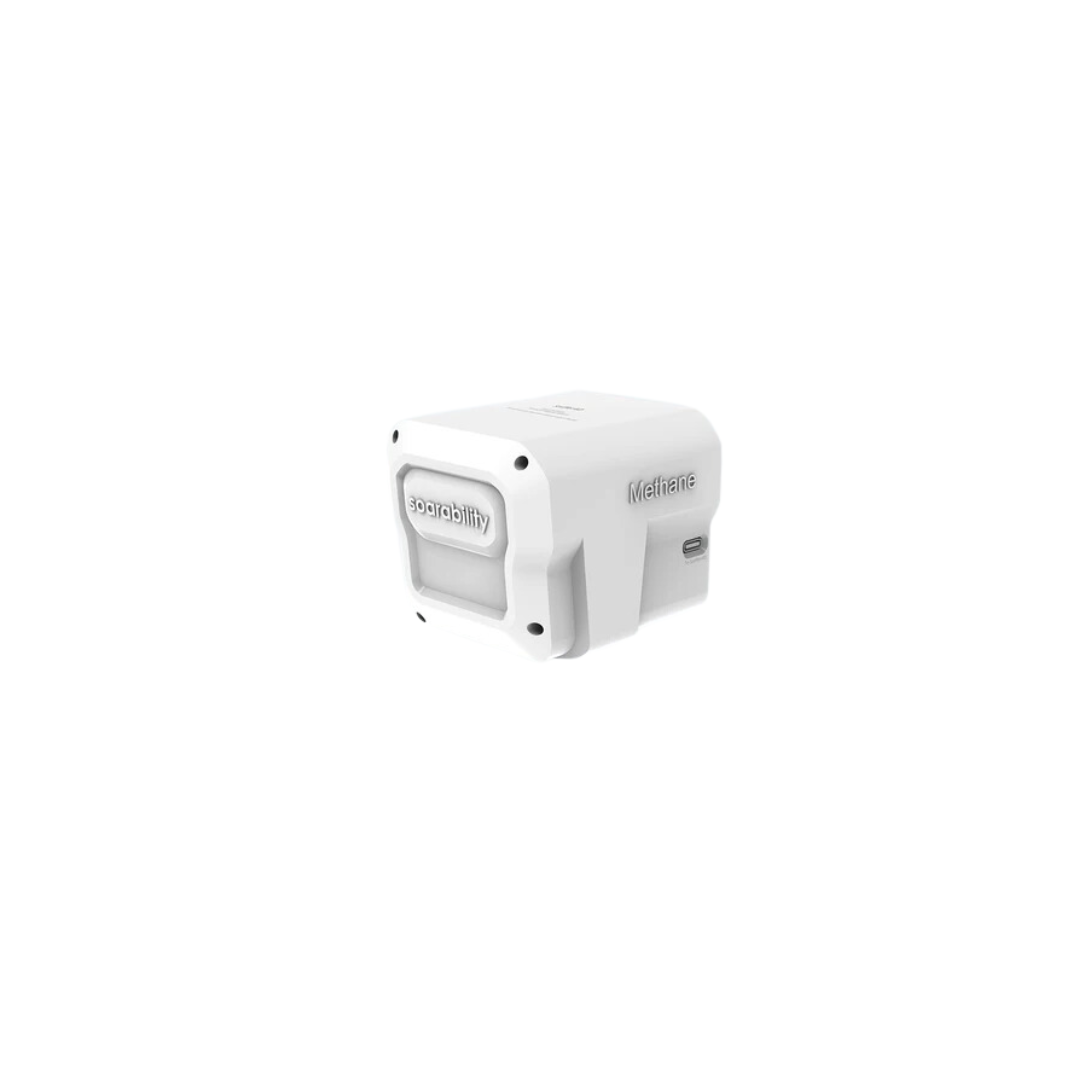

Module de détection CH4 haute résolution (1 ppm) basé sur TDLAS

Le module de détection de méthane TDLAS prend en charge l'intégration sur des drones, des véhicules terrestres et d'autres plates-formes mobiles, permettant une détection quantitative du méthane avec une résolution de 1 ppm. En plus d'être conforme à la norme GBT33672-2017, le module de détection de méthane TDLAS offre la meilleure résolution et la limite de détection minimale de sa catégorie en termes de taille et de poids. Parallèlement, des logiciels avancés de visualisation et d'analyse des données en temps réel fournissent des informations intuitives et pertinentes aux décideurs.

Résolution de détection ultra-élevée de 1 ppm

Le module de détection de méthane TDLAS de pointe offre la meilleure résolution et la limite de détection minimale de sa catégorie en termes de taille et de poids.

Conforme à la méthode USEPA 21 (M21)

Méthode de détection par spectroscopie d'absorption laser à diode accordable (TDLAS) et détection par contact.

Sensible au méthane (CH4) uniquement

La méthode de détection TDLAS de pointe offre une sélectivité de gaz exceptionnelle, rendant le système sensible au méthane (CH4).

Intégration de plusieurs plates-formes

Plug and play, permettant une intégration facile sur les drones, véhicules terrestres et autres plates-formes mobiles.

Visualisation avancée des données en temps réel

Le logiciel d'analyse du mappeur sniffer4D prend en charge l'analyse des données en temps réel et historiques.

Réponse au méthane en quelques secondes

Le système de méthane TDLAS de pointe répond au méthane en quelques secondes, maximisant ainsi l'efficacité opérationnelle.

Module de détection de méthane TDLAS haute résolution monté sur drone

Ultra léger

Avec un poids total de 250 g, le module de détection de méthane TDLAS maximise le temps de vol de l'avion.

Résolution de détection ultra-élevée de 1 ppm

Spécialement conçu pour DJI M300 RTK ou d'autres drones, le module de détection de méthane TDLAS peut effectuer une détection de méthane à une résolution de 1 à 1,5 ppm.

Intégration transparente

Intégration transparente avec DJI M300 RTK, prenant en charge la visualisation des données en temps réel et le contrôle des appareils via DJI Pilot et Cloud Ends.

Méthode de détection de pointe par spectroscopie d'absorption laser à diode accordable (TDLAS)

• la méthode de détection TDLAS de pointe offre une sélectivité de gaz exceptionnelle, rendant le module uniquement sensible au méthane (CH4)
• Temps de réponse réduit à quelques secondes seulement
• Résolution de détection ultra-élevée de 1 ppm et limite de détection minimale grâce à son rapport signal/bruit élevé.
• Calibrage automatique à chaque démarrage

*En tant que l'une des méthodes de détection émergentes basées sur la spectroscopie haute résolution, la méthode de détection basée sur TDLAS a été largement appliquée dans l'analyse des microquantités et des substances.

Deux façons de prélever des échantillons d’air

Surveillance intelligente et visualisée du méthane en temps réel

Visualisation avancée des données en temps réel

Le logiciel d'analyse de cartographie Sniffer4D affiche des données en temps réel, notamment la concentration de méthane, la longitude et l'altitude, la durée de la mission, la température, l'humidité, etc.

Transmission de données illimitée

Le module de détection de méthane TDLAS nécessite une intégration avec l'unité de base Sniffer4D V2 pour démarrer, permettant d'obtenir une portée de transmission de données illimitée via la 4G intégrée de Sniffer4D V2.

Génération de rapports en un clic

un clic pour générer un rapport de mission comprenant les résultats clés, ou un fichier CSV contenant toutes les données brutes, rendant les rapports de travail plus faciles que jamais.

3 types de cartes de distribution de concentration de gaz

Le logiciel d'analyse Sniffer4D Mapper prend en charge l'affichage d'une carte quadrillée 2D, d'une carte isoligne 2D et d'une carte de points 3D en temps réel, fournissant des informations intuitives et pertinentes sur l'emplacement des sources de méthane et la cartographie de la distribution des concentrations.

Avertissement en temps réel

Les feux d'avertissement avant et arrière du Sniffer4D V2 ont un grand angle visible. La couleur change automatiquement en fonction de la concentration de méthane, informant en temps réel le personnel sur site des risques.

Applications typiques

• Inspection des pipelines
• Surveillance des émissions de carbone
• Réponse aux matières dangereuses
• Inspection des décharges

OPTION 4 :

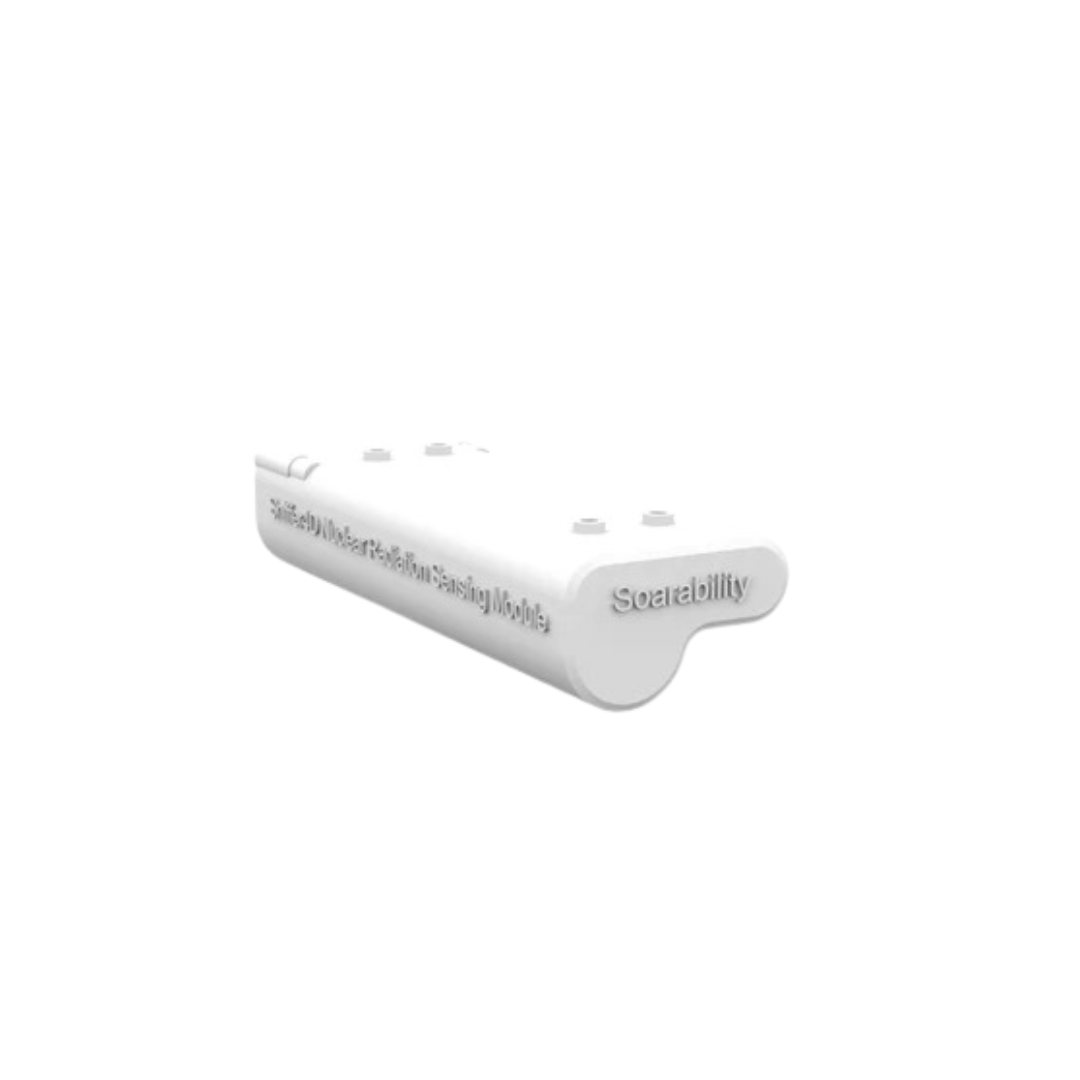

Module de détection des rayonnements nucléaires

• Méthode de détection : compteur Geiger-Müller basé sur la compensation énergétique ;

• Plage : 0,1 μSv/h ~ 8,3 mSv/h ;

• Résolution théorique : 0,01μSv/h ;

• Plage d'accumulation unique : 0,01μSv~16 000μSv ;

• Sensibilité : 1,2μGy/h (source de rayonnement 60Co) ;

• Taille : 140x120x40 mm ;

• Poids : 86,7 g (poids net, support non inclus) ;

• Installation : Monté sous la cabine du drone. Connectez-vous à Sniffer4D V2 via « Ext. Istm ». port et câble USB Type-C pour l’alimentation et la transmission de données.
